2021雷克萨斯RX（二代）电动踏板安装说明书

本系列电动踏板适配不同品牌的中高档车型，传动结构均采用铝合金压铸而成，既轻便，受力强度又大，电机内置霍尔传感器，具备防夹功能，防夹灵敏，无损安装，专车专用。设计师在设计电动踏板电动时充分考虑SUV越野特性。对电机进行非常苛刻的防水防漏电设计，并通过6万次实验，以保障使用安全性。

下面为大家分享电动踏板适配2021款雷克萨斯RX（二代）的案例。

电动踏板安装注意事项

• 本说明书中的所有图片仅供参考，图片与实物有可能不同，但安装方法一样
• 为方便安装，请在安装前认真阅读本产品的安装说明书；安装时需注意保护好爱车的表面，避免刮花。
• 请定期检查与车连接的所有配件是否松动，以确保使用安全。

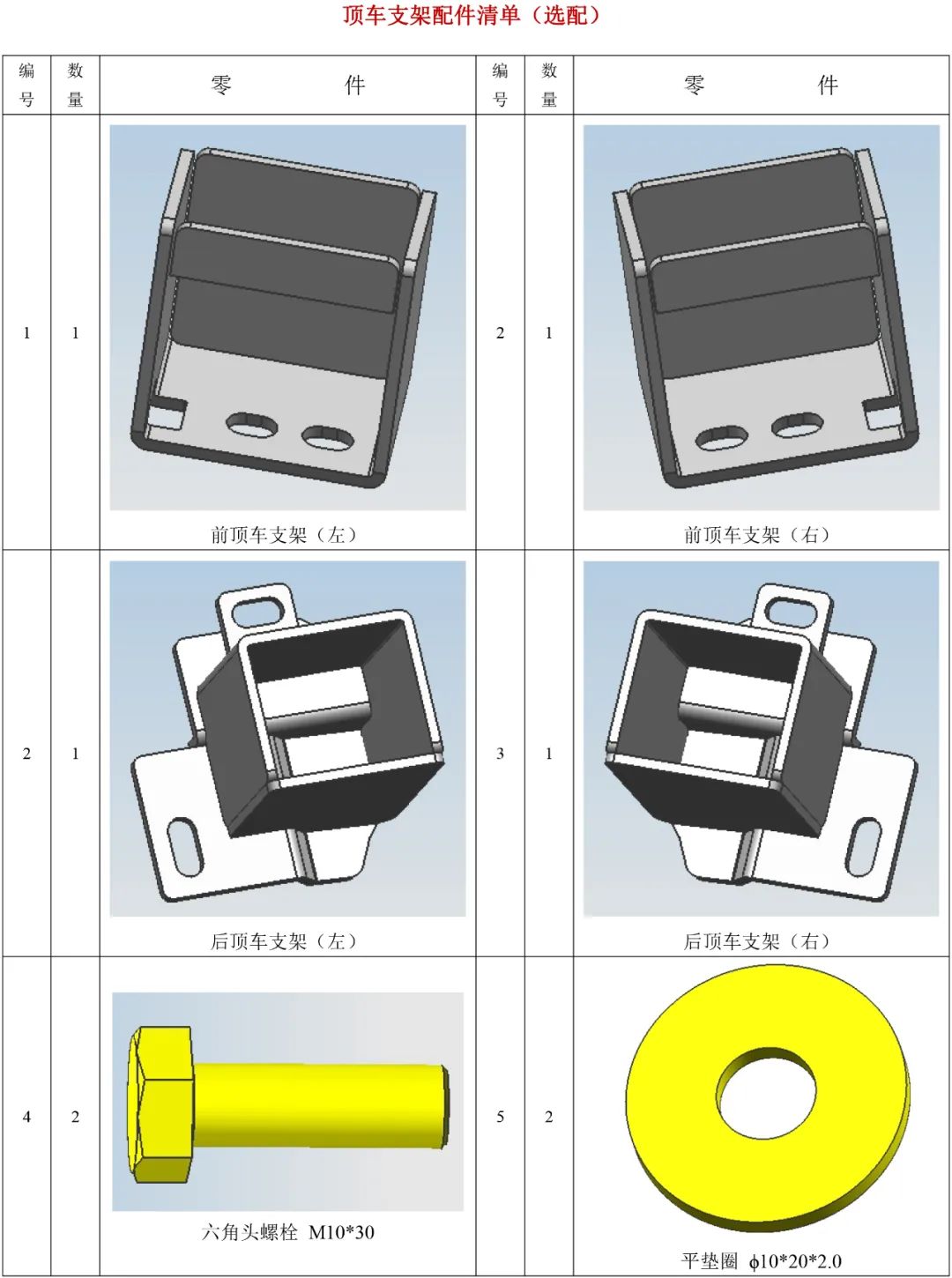

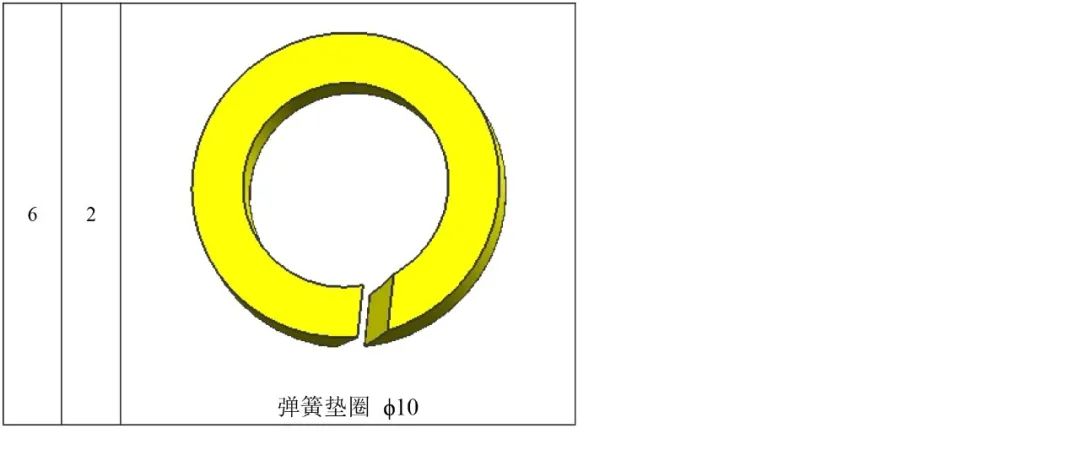

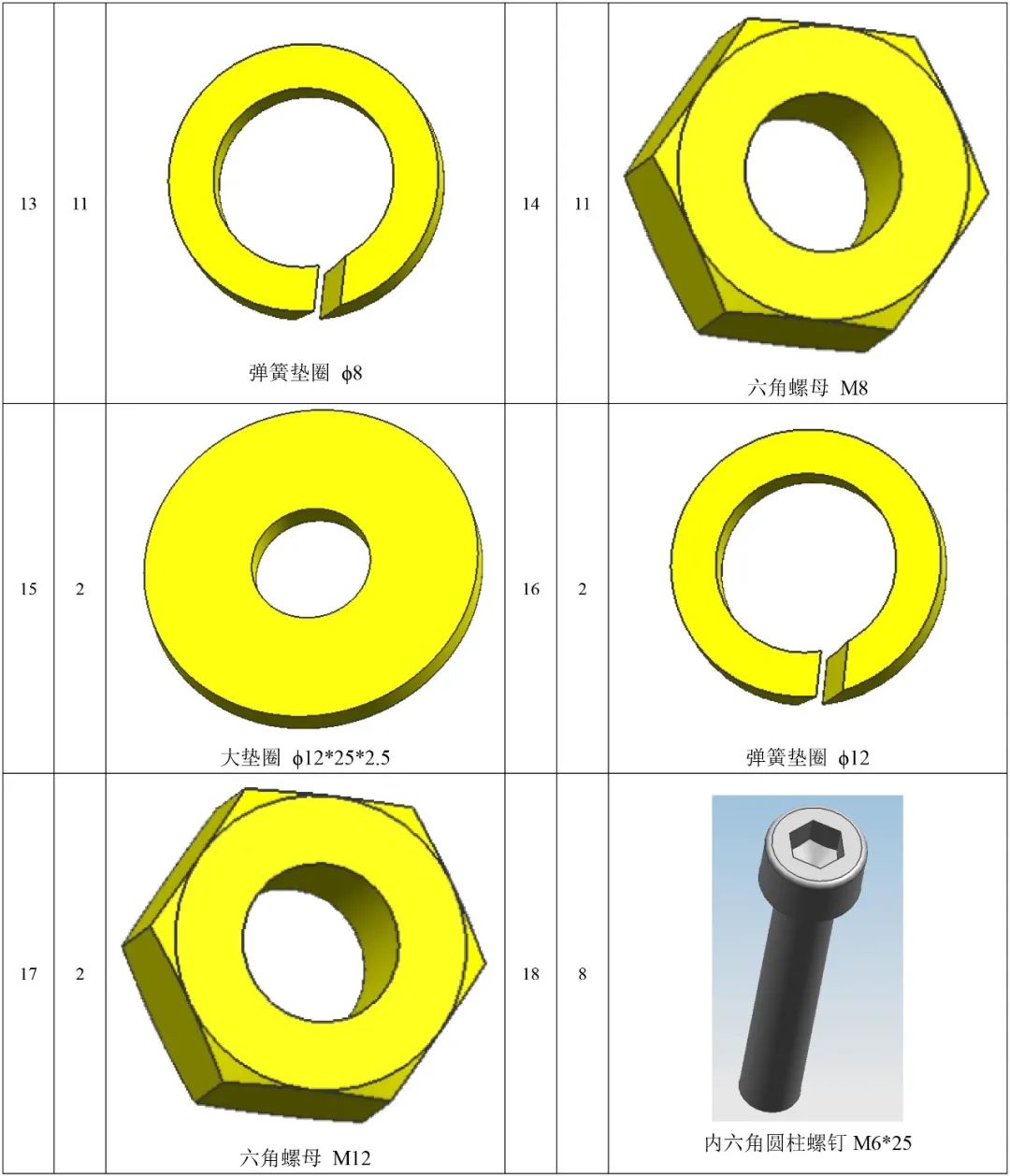

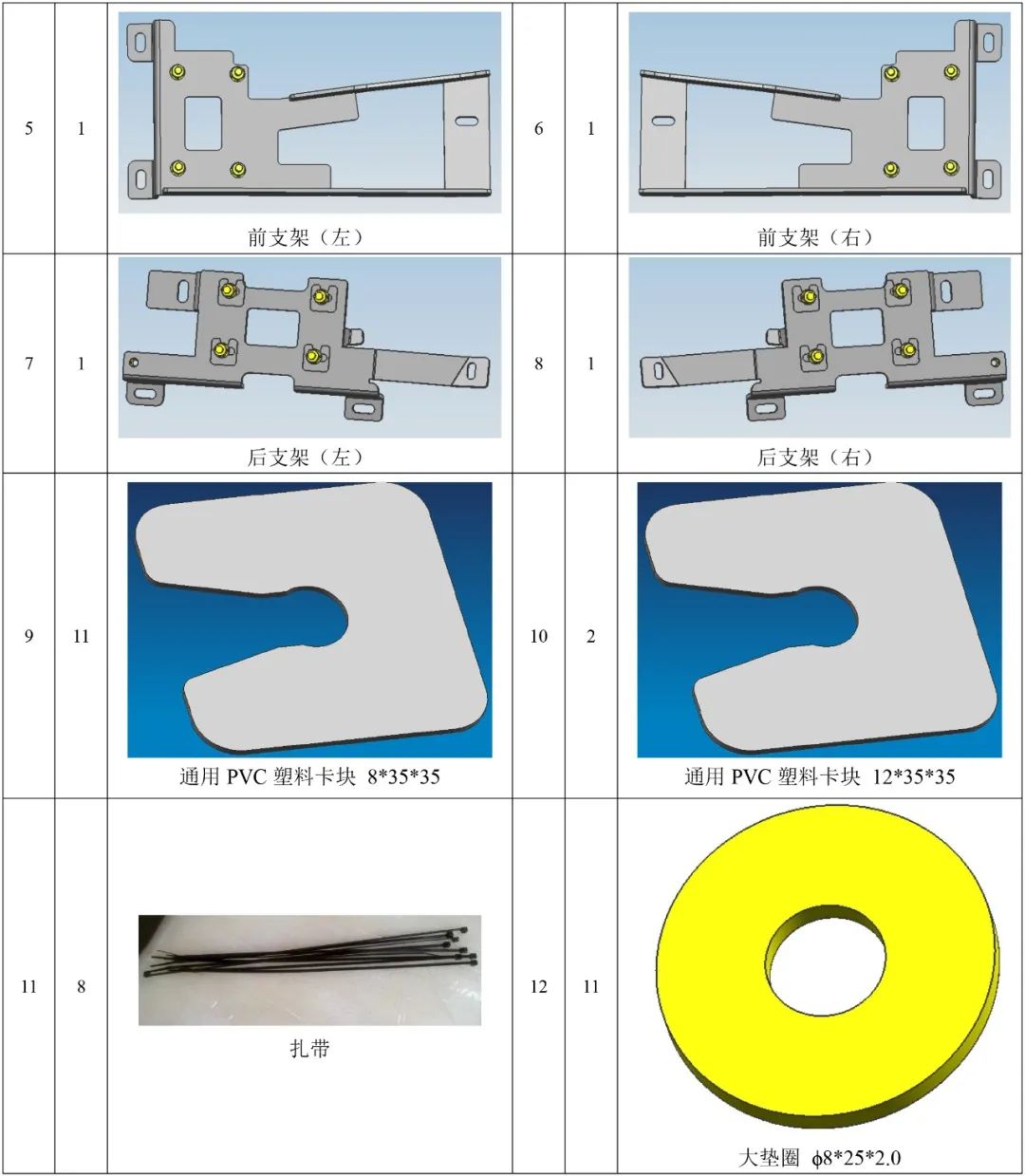

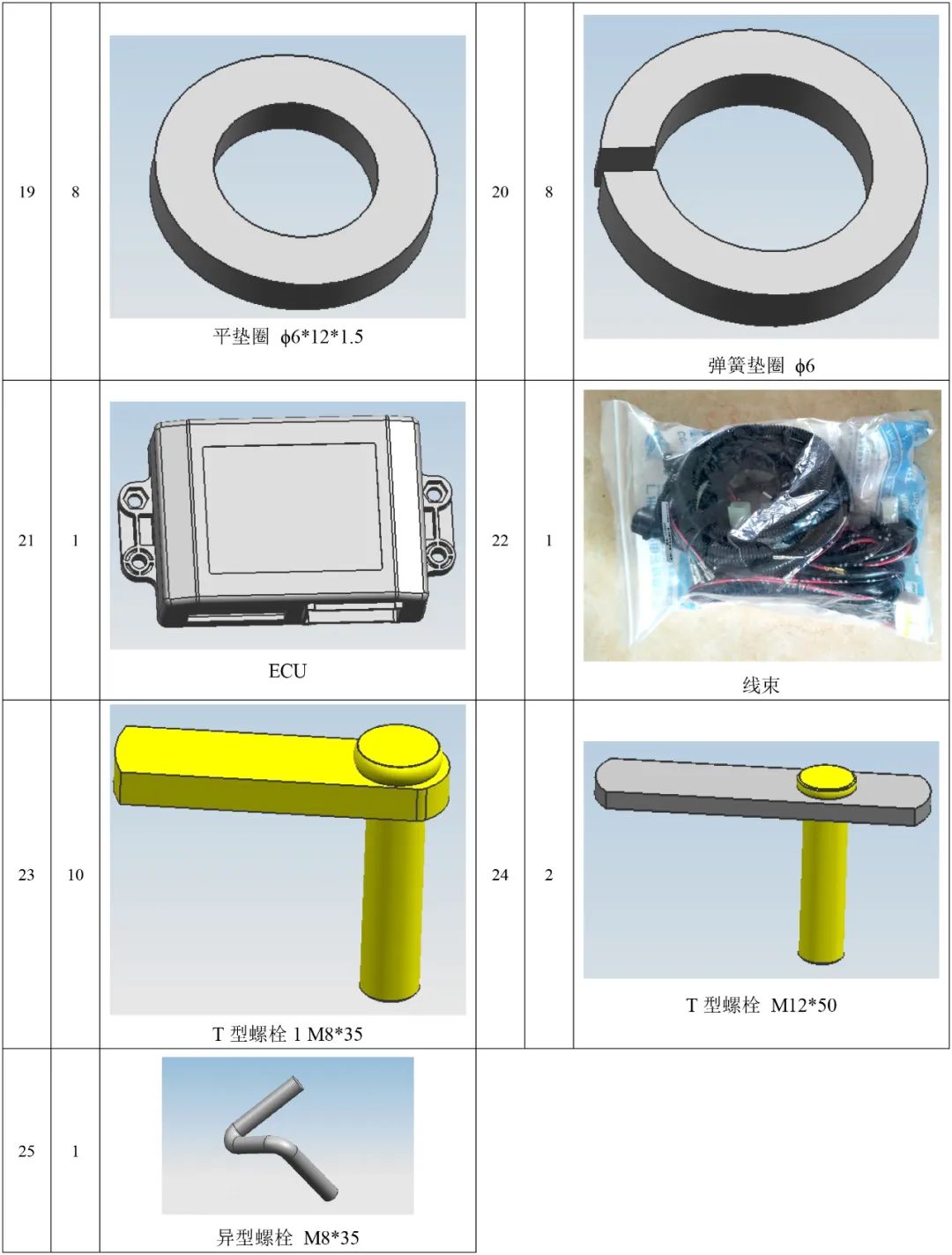

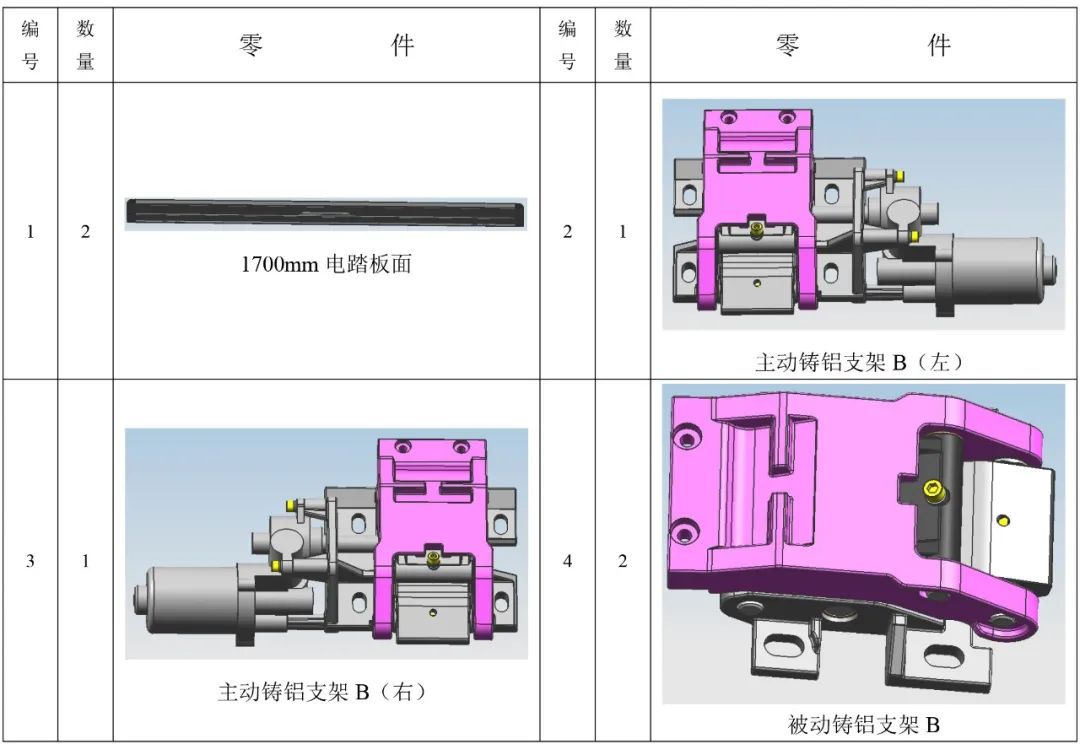

配件清单

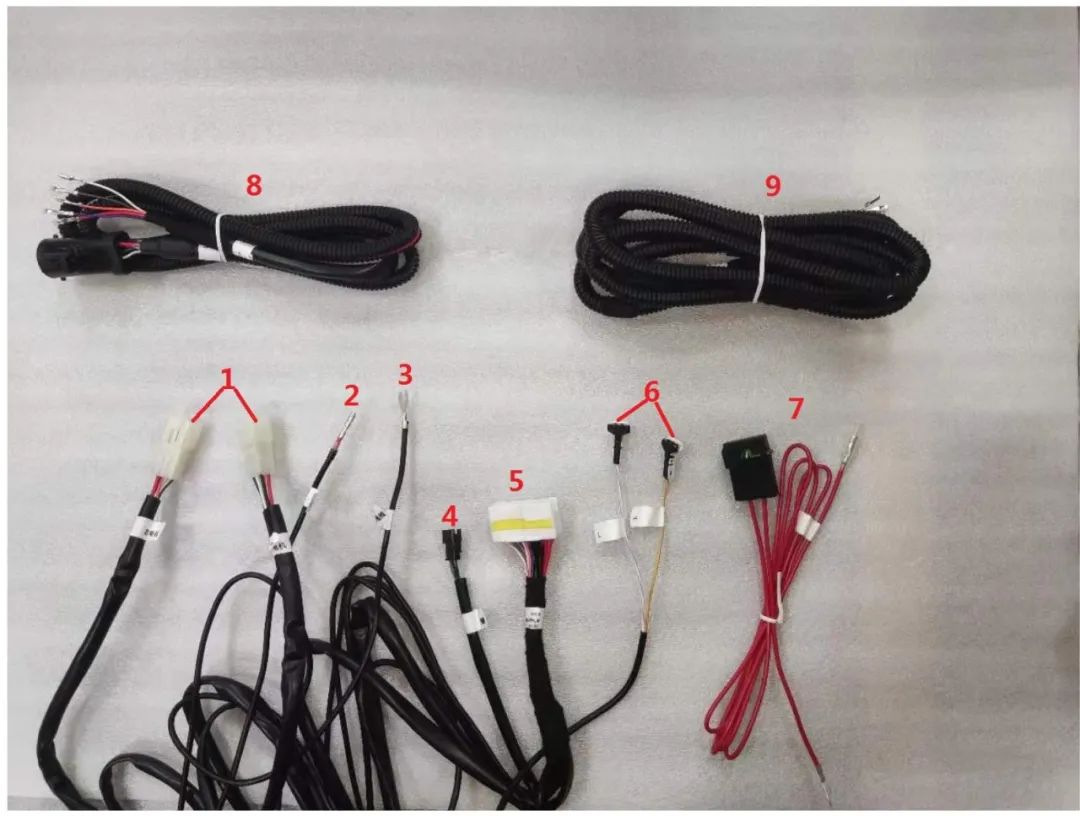

线束分布图

序号意义：1.对插左右电机线  2.对插电源线XL  3.接原车负极  4.对插按键  5.对插ECU  6.接原车信号线  7.电源线K  8.左电机线（略短）  9.右机线（略长）

注意事项：在装车之前，请确定实物配件，是否与清单相互吻合。

安装步骤

1.检查车身外观，以及在安装过程中可能会碰到的区域看有无原本的伤痕，以免造成误会。

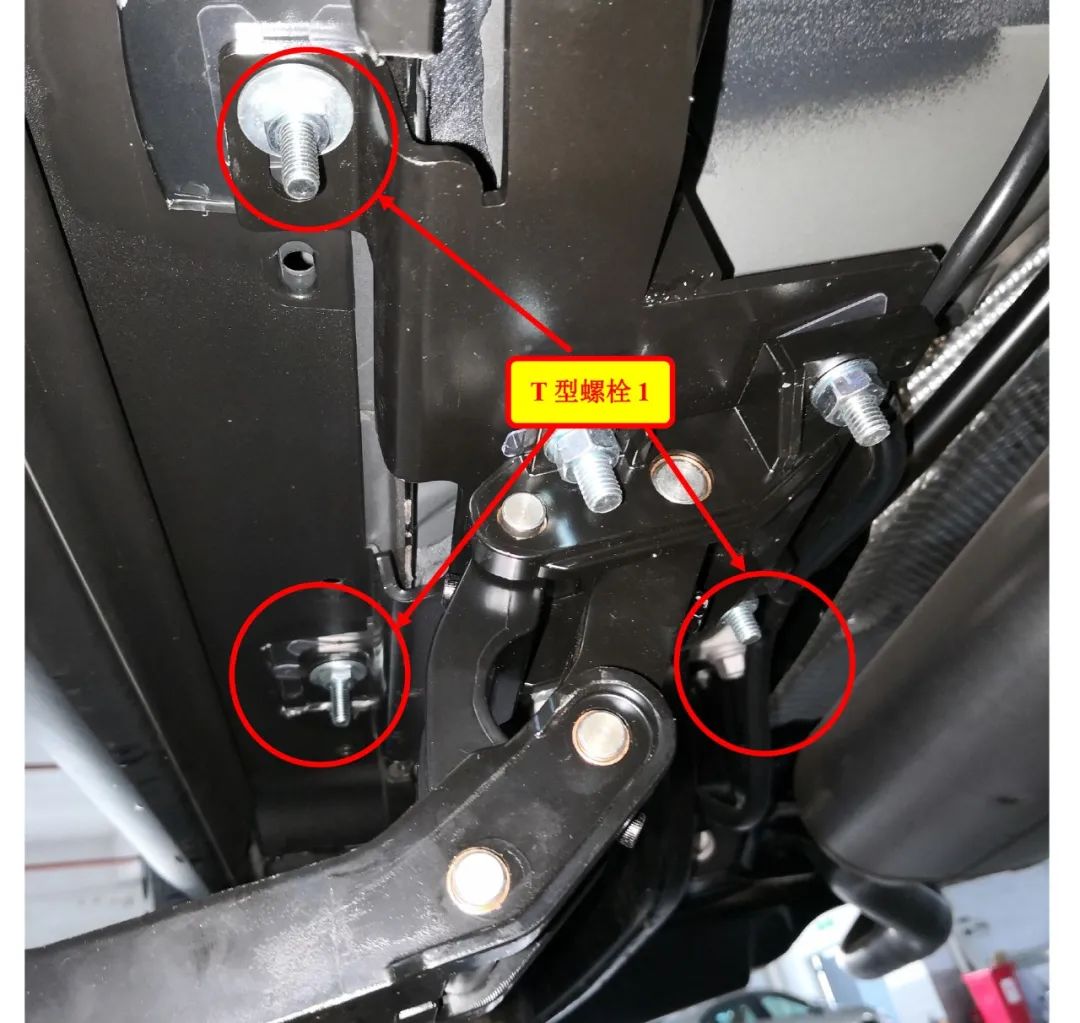

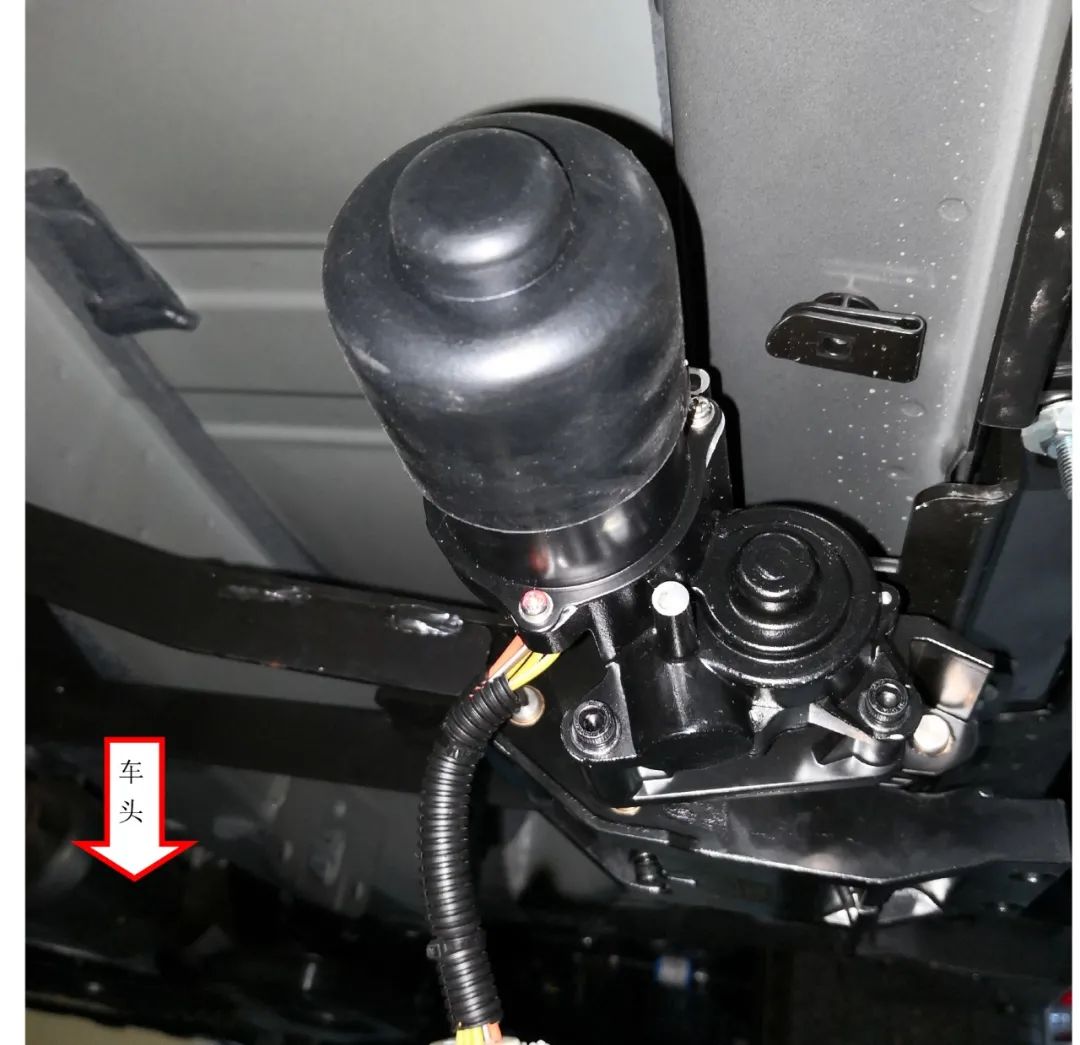

2.拆除地盘下的护板，安装右前铁支架及主动端铸铝支架，按如下图所示安装（左右对称安装，配上对应平垫及弹垫安装）。

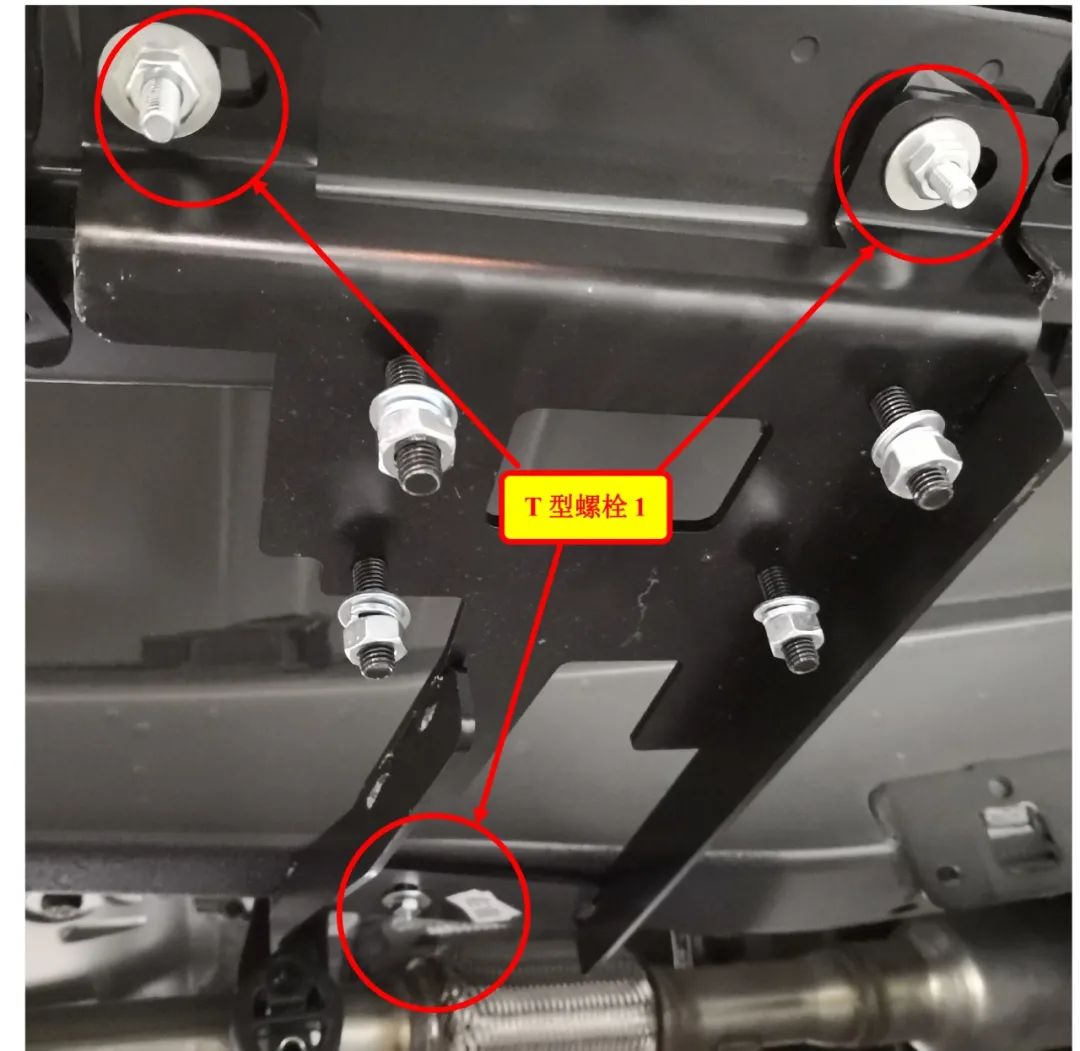

3.按下图所示安装左后铁支架（左右对称安装，铸铝支架被动端装车后，铸铝支架主动端装车前并且电机朝车后）。

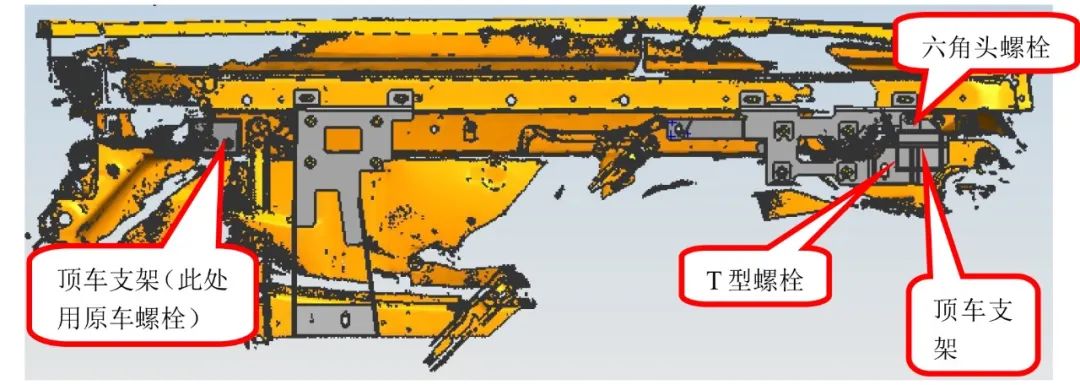

4.按下图所示安装左侧顶车支架（左右对称安装）。

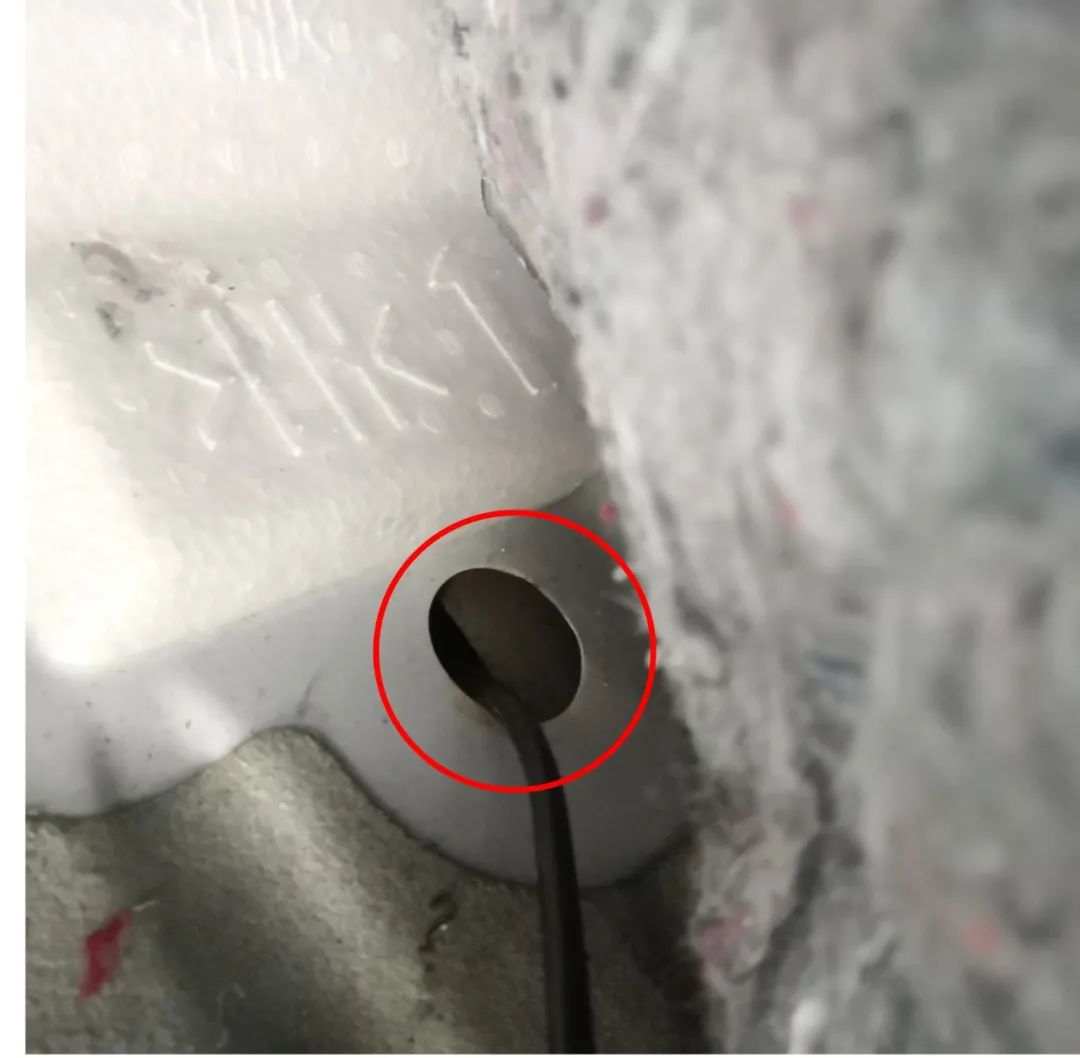

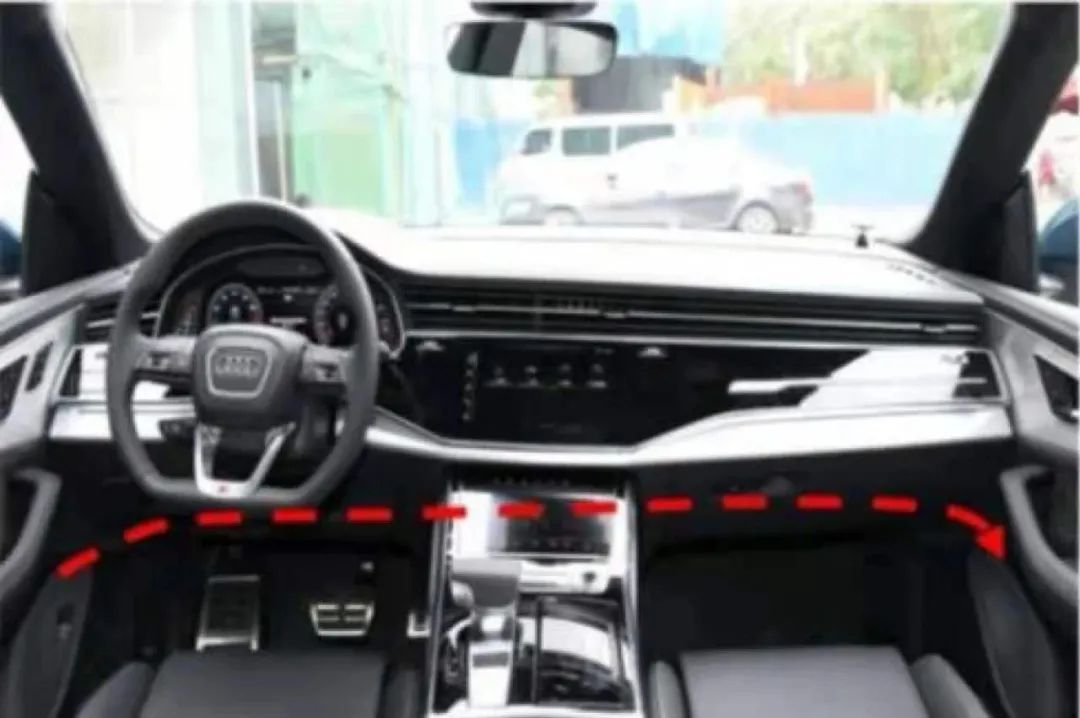

5.把左电机接头（略短）按下图所示从副驾驶引到主驾驶并从主驾驶海绵垫下的孔穿过去（信号线穿线方法一致），右电机接头（略长）从副驾驶室下的孔穿下去，并在穿线孔周围打上密封胶，之后对插电机线。

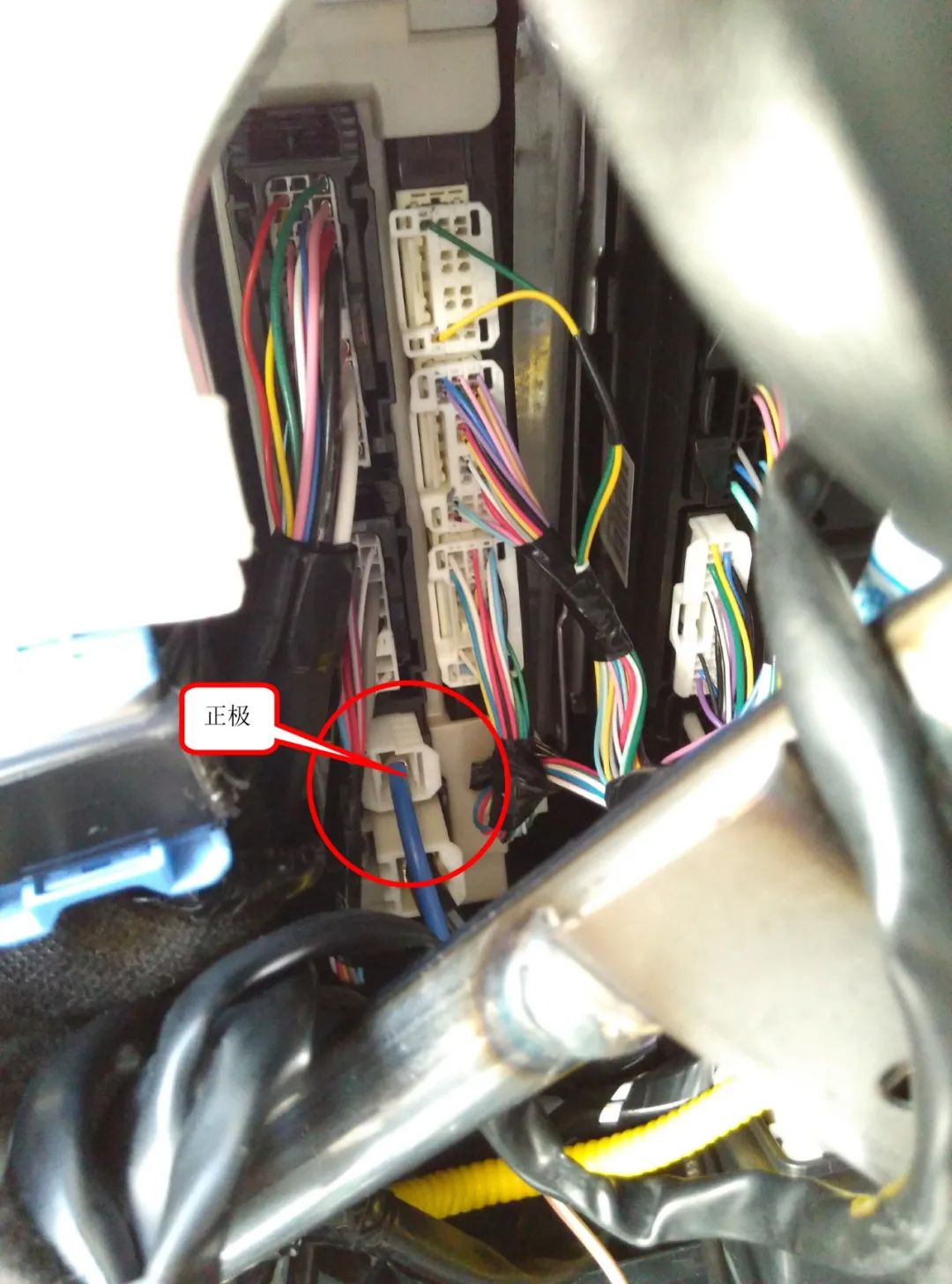

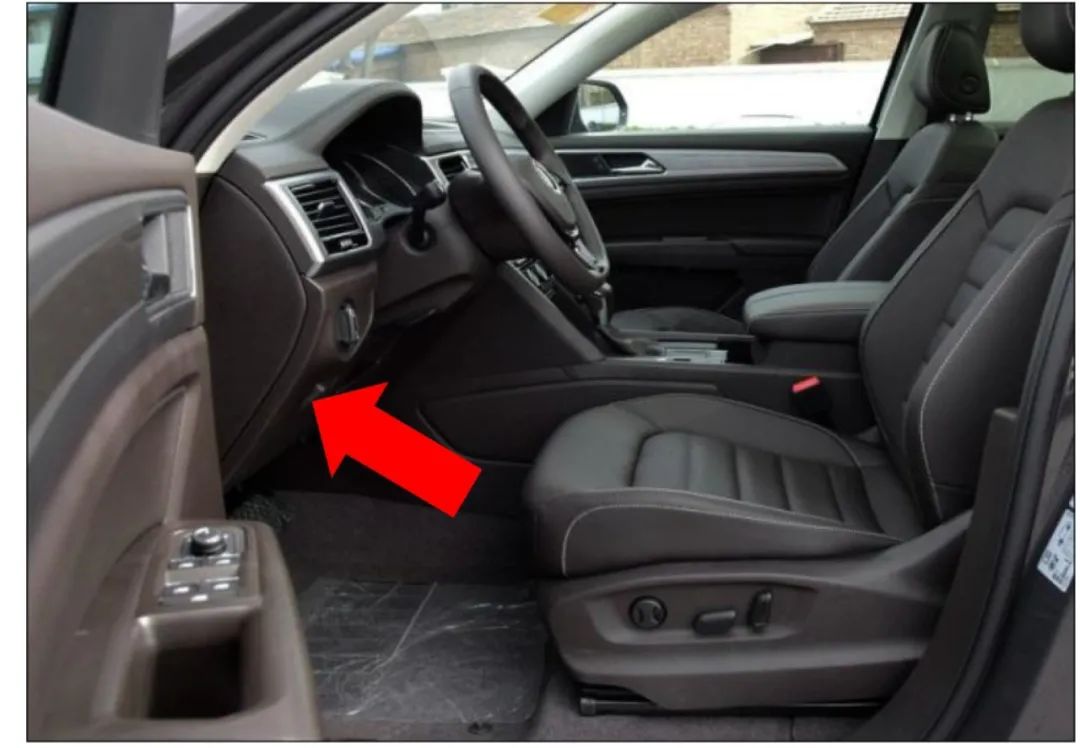

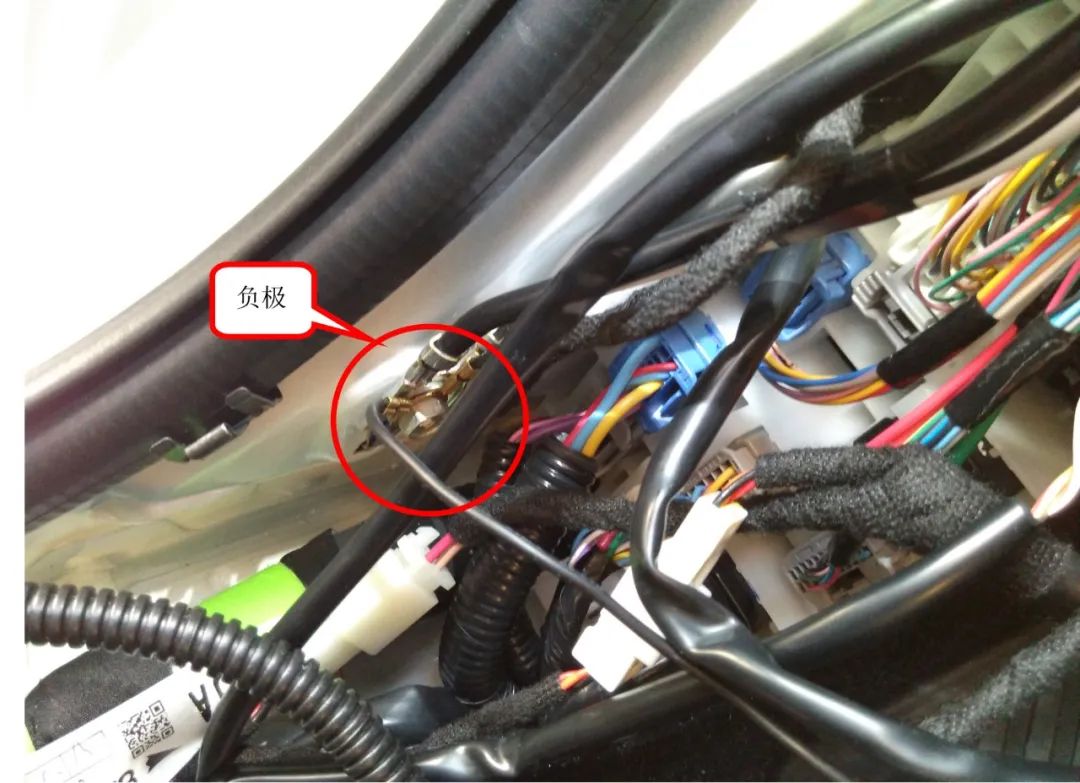

6.打开主驾驶仓下方内饰，接上正极和负极，接线位置如下图所示。

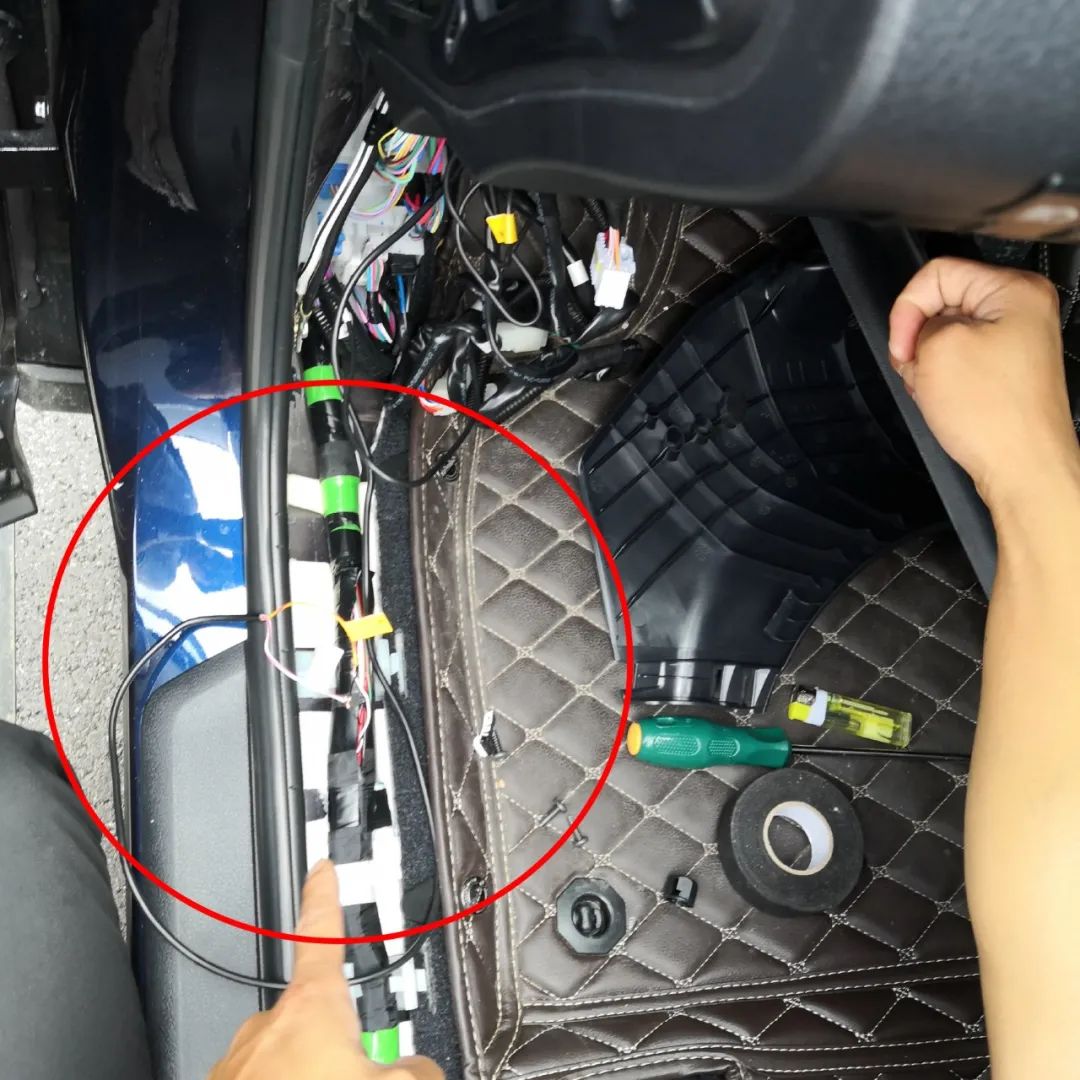

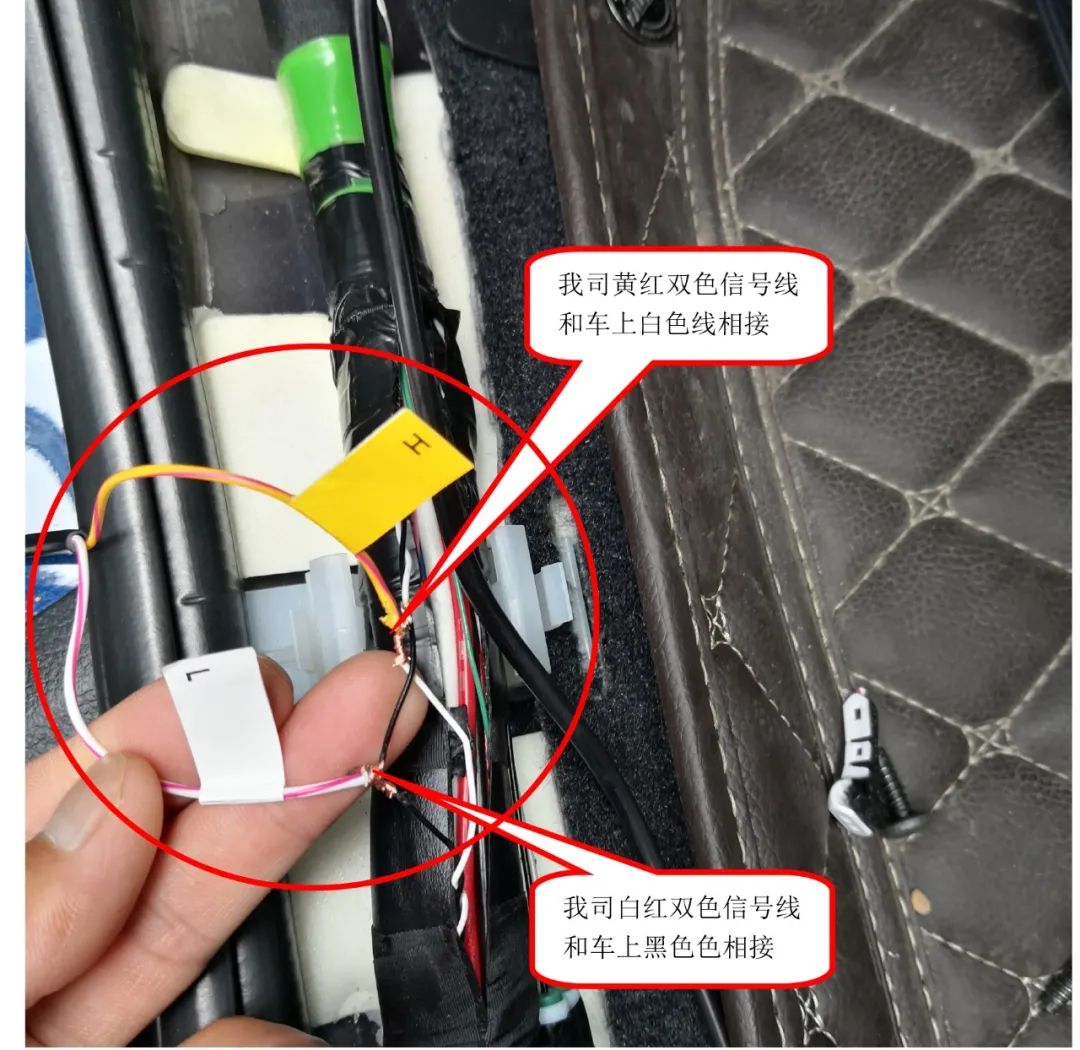

7.在主驾驶仓左下角找到如下两条信号线，按下图所示接线（我司黄红双色信号线和车上白色线相接，我司白红双色信号线和车上黑色线相接）。



8.总线插上ECU并把ECU放好，要求ECU要远离车上电瓶的粗电源线300mm以上，放在防止受潮、防止泥尘的地方并用扎带固定，隐藏在中控台后。

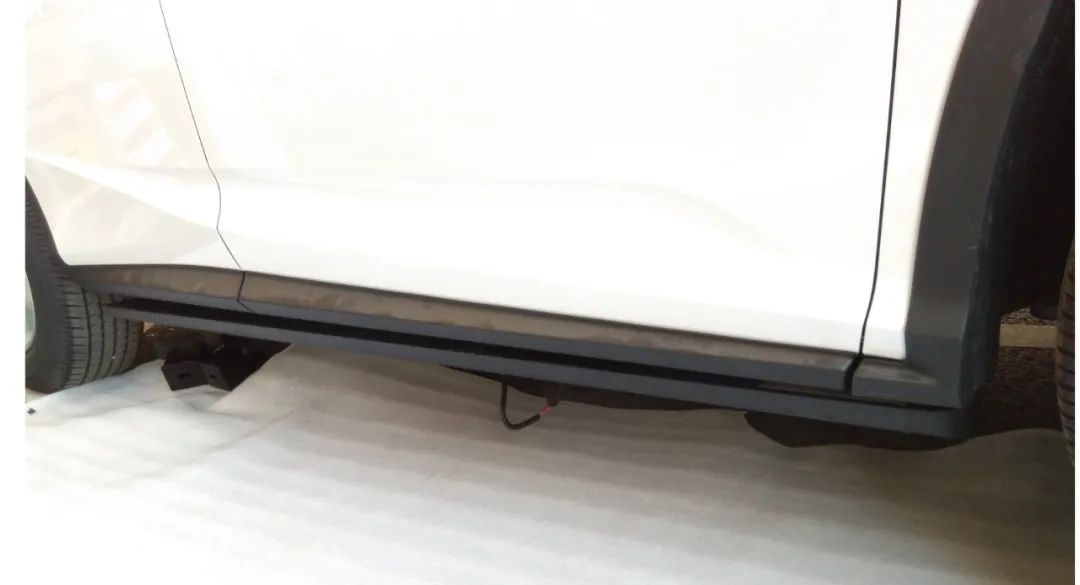

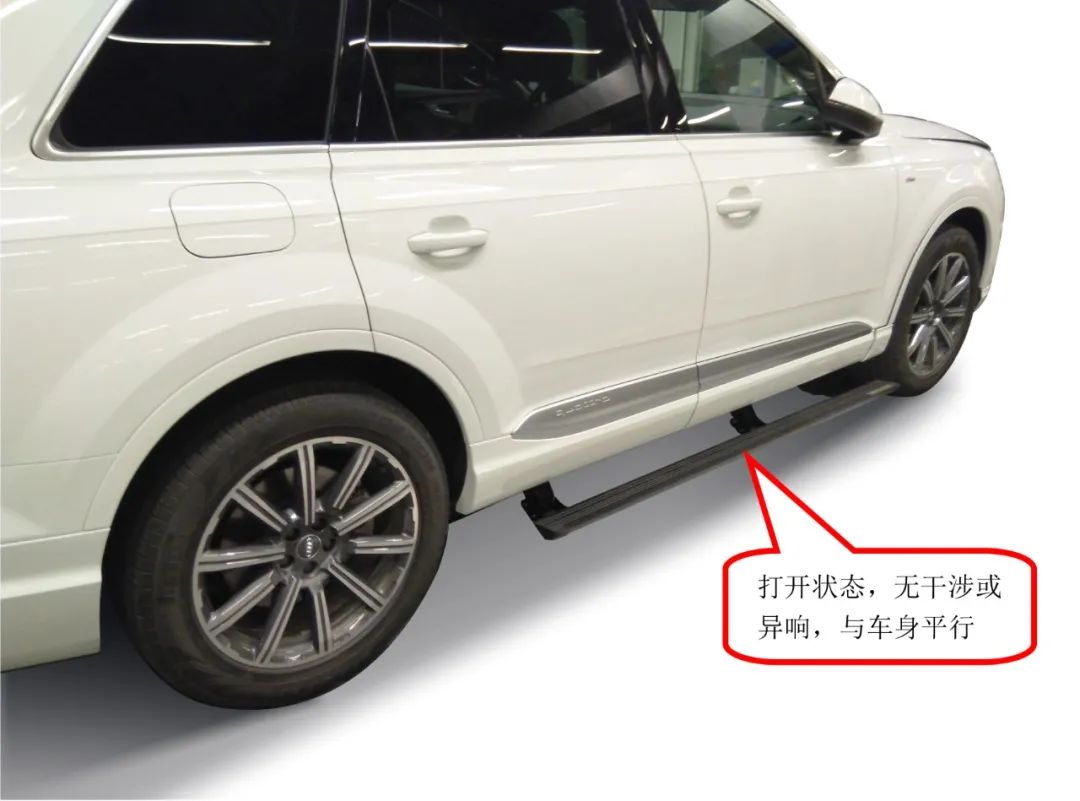

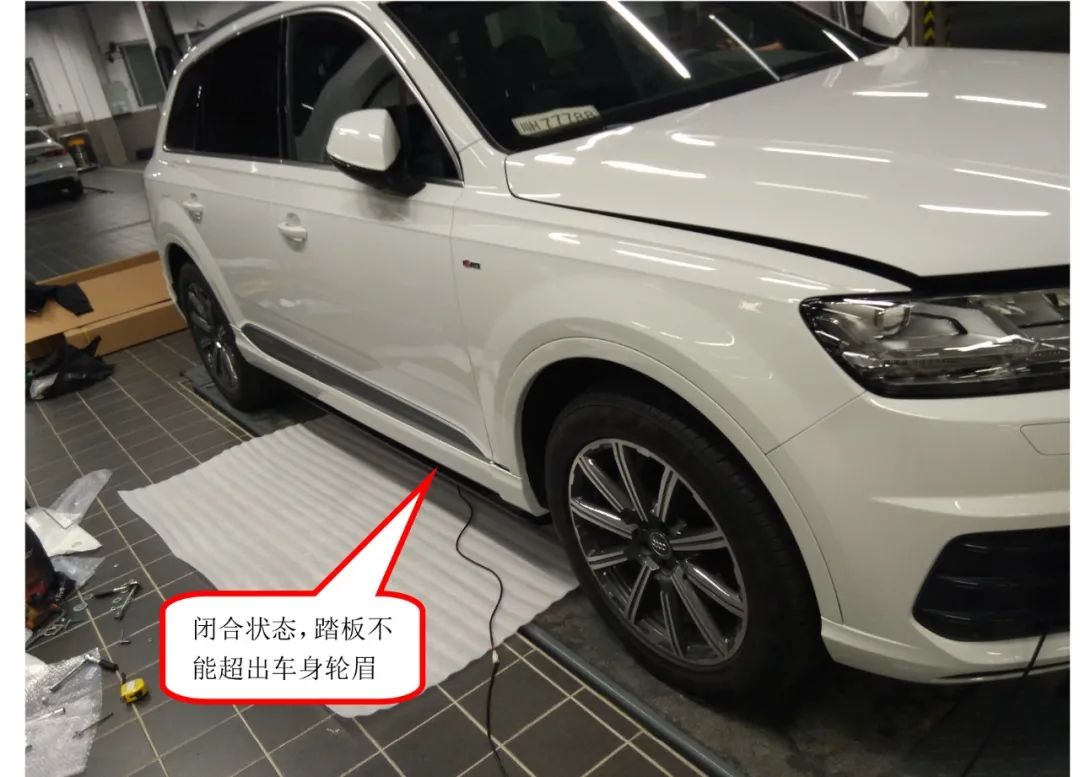

9.调试电动踏板：①目测踏板是否与车身平行②闭合状态时有无超出车身轮眉③开关车门，进行功能测试，观察踏板在开门/关门时，是否正常工作，并且在工作时与车身有无干涉现象，或者有异常响声。
